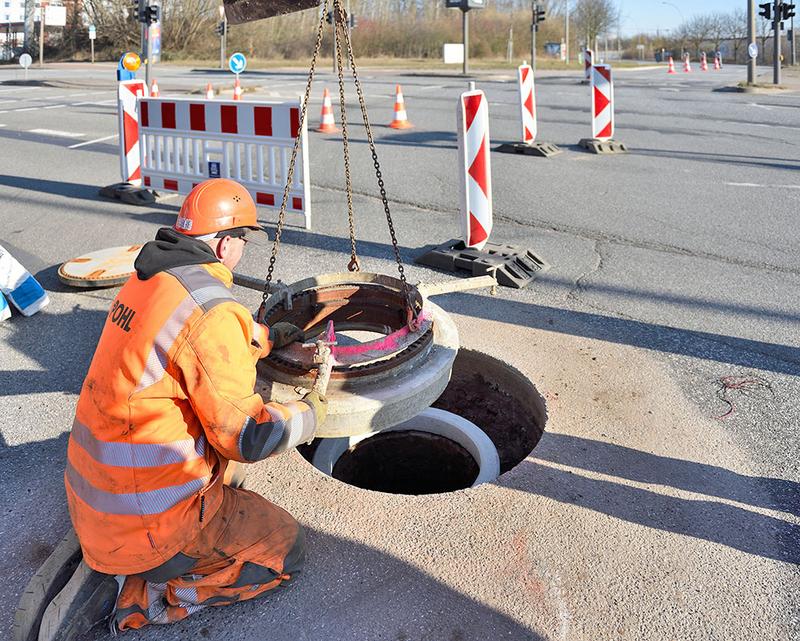

Die Schachtabdeckung für den Schwerlastbereich TECHNIplan Plus ermöglicht den bestmöglichen Verbund und Lastabtrag aufgrund der radialinvertierten/konkaven Bauform

Jeder kennt sie: Die kleinen und großen, die runden und die eckigen Schachtabdeckungen auf unseren Straßen. Einmal eingebaut, ist die Wartung oder wo nötig die Sanierung dieser Gullydeckel jedoch sehr wichtig. Denn, Schachtabdeckungen müssen erheblichen Beanspruchungen standhalten, da sie oftmals in den Bereichen der Fahrbahn liegen, die durch hohe Radlasten aus dem Schwerlastverkehr besonders stark gefordert werden.

Um eine wirtschaftliche und damit nachhaltige Sanierung zu erreichen, müssen Schachtabdeckungen die Anforderungen der DIN EN 124 erfüllen. Sie regelt grundsätzliche Eigenschaften und die Überwachung eines Produkts, wie die Festlegung von Definitionen, Klassen, Werkstoffen, Bau- und Prüfgrundsätzen, der Kennzeichnung und der Güteüberwachung für Aufsätze und Abdeckungen sowie die Betriebs- und Verkehrssicherheit.

Die Schachtabdeckung für den Schwerlastbereich TECHNIplan Plus von HYDROTEC ermöglicht den bestmöglichen Verbund und Lastabtrag aufgrund der radialinvertierten/konkaven Bauform. Durch diese Eigenschaft wird die Mörtelfuge im Randbereich und im Auflagepunkt zusätzlich verstärkt und ausgebildet. Eine größere Auflagefläche verhindert das Absinken der Schachtabdeckung und die auftretenden Lasten auf den Konus werden gemindert. Der Rahmen, bestehend aus einem T-Gussring und einem Betonrahmen C35/45 mit Stahlbewehrung, wird zusammen mit dem Deckel als ein Bauteil geliefert. Diese Konstruktion kann eine Drucklast von 90 t (F 900) bewältigen.

Durch den optimalen Lastabtrag ist eine deutlich längere Haltbarkeit der Abdeckung gegeben. Darüber hinaus ist die innenliegende Schachtabdeckung für den Bedarfsfall, z. B. einer Asphaltdeckensanierung, herausziehbar. Die Schwerlast-Schachtabdeckung ist auf der IFAT in München in Halle B3, Stand 135/234 zu sehen.

Weitere Informationen
HYDROTEC Technologies AG
D-27793 Wildeshausen
www.hydrotec.com
