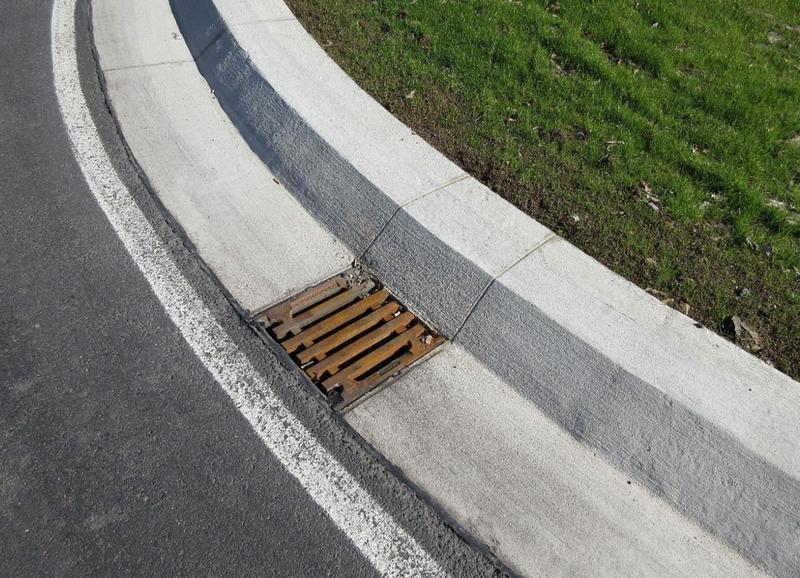

Bild 1: Die Regeneinläufe werden unmittelbar während des Einbaus in das Betonprofil der Bord-Rinnen-Anlage integriert

Eine effiziente Entwässerung der Straßenoberfläche ist entscheidend für die Verkehrssicherheit und den Schutz vor Schäden durch Starkregen. Mit innovativen Rinnenlösungen kann eine sichere Wasserableitung bei minimalem Pflegeaufwand ermöglicht werden.

Die von Wallstop vorgestellte power-Bord-Rinne bietet bspw. eine zuverlässige Entwässerung durch die Erzeugung eines künstlichen Gefälles. Die Rinnen werden durch Gleitschalungsfertiger als Endlosprofil direkt am Einbauort geformt. Diese Bauweise erlaubt Einbauleistungen von bis zu 1.000 m pro Tag. Dank des durchgehenden, kompakten Betonkörpers reduziert sich der Wartungsaufwand erheblich, da nahezu keine Fugen vorhanden sind, in denen sich Bewuchs festsetzen könnte.

Ein besonderes Merkmal ist die Möglichkeit, die Rinnen als Pendelrinnen auszuführen. Diese sind besonders bei geringer Längsneigung effektiv, da ihr Querschnitt variabel ist und um bis zu 10 cm “pendeln” kann. Dadurch wird ein sicherer Wasserabfluss gewährleistet.

Die Rinnen bestehen aus Beton der Festigkeitsklasse C30/37. Dies ist vergleichbar mit Beton für den Fahrbahndeckenbau. Da Bord-Rinnen-Anlagen bei weitem nicht so stark belastet werden wie Fahrbahnen, ist eine Haltbarkeitsdauer von 30 Jahren durchaus realistisch.

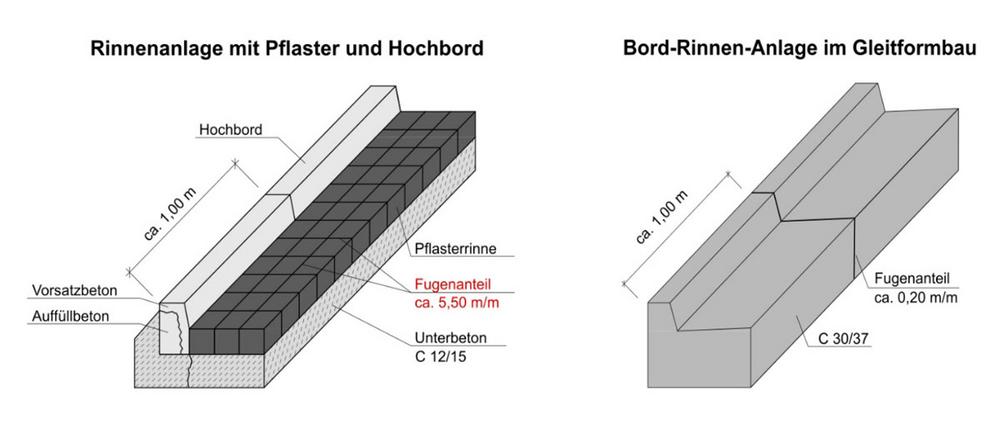

Bild 2: Die Wallstop power-Bord-Rinnen haben nahezu keine Fugen – insbesondere keine Längsfugen. Dadurch kann Wasser ungehindert abfließen

Zudem entspricht die Bauweise dem aktuellen Regelwerk, insbesondere dem „Merkblatt für Randeinfassungen und Entwässerungsrinnen (M RR)“ der FGSV. Dies gewährleistet eine regelkonforme Ausführung hinsichtlich Abmessungen, Fugenanordnung und Baustoffen.

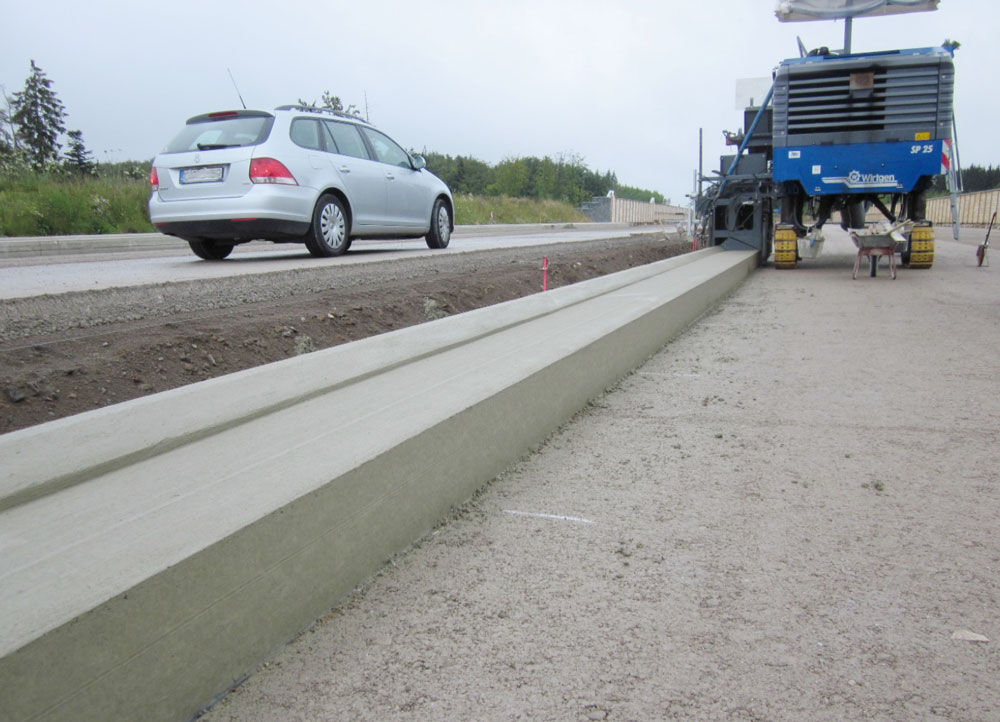

Bild 3: Diese Bord-Rinnen-Anlage wurde als Pendelrinne ausgeführt: Die künstliche Neigung der Rinne variiert. Dadurch kann auf Strecken ohne Längsneigung ein Gefälle hin zu den Regeneinläufen erzeugt werden (Fotos: Wallstop)

Zusätzlich zu ihrer Funktionalität bieten die Rinnenlösungen gestalterische Flexibilität. Die Bauweise mit Gleitschalungsfertigern ermöglicht die Anpassung der Profile an das Umfeld, einschließlich der Herstellung von Profilen mit engen Radien und verschiedenen Oberflächenoptionen wie Pflasteroptik oder Prägungen. Auch eingefärbter Beton kann verwendet werden, um den ästhetischen Anforderungen gerecht zu werden.
