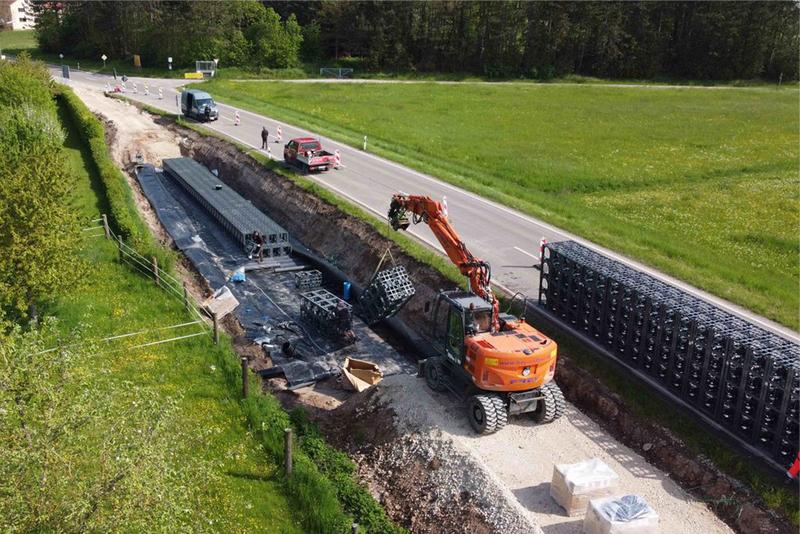

Bild 1: Nach dem Lückenschluss im Radwegenetz zwischen Gerersdorf und Niederoberbach sorgt in Zukunft ein knapp 111 m³ fassender Retentionsblock aus D-Raintank-3000-Elementen von Funke Kunststoffe für die kontrollierte Ableitung des Niederschlagswassers in den Hesselbach (Fotos: Funke Kunststoffe GmbH)

Die Region Franken nimmt einen festen Platz unter den beliebtesten deutschen Fahrradgebieten ein – das hat eine Umfrage des Allgemeinen Deutschen Fahrradclubs (ADFC) ergeben. Mit dem Neubau des Geh- und Radwegs von Gerersdorf nach Niederoberbach gibt es im mittelfränkischen Landkreis Ansbach für Pedalritter nun noch eine weitere, attraktive Route. Der 1,4 km lange, neue Radweg, der teilweise auch als Wirtschaftsweg für die Landwirtschaft ausgebaut wird, bildet einen Lückenschluss im Radwegenetz. Fahrradfahrer müssen auf dieser Strecke fortan nicht mehr auf die viel befahrene Staatsstraße 2221 wechseln, sondern können parallel dazu sicher in die Pedale treten. Bis der Spatenstich Mitte Dezember 2022 erfolgen konnte, musste das auftraggebende Bauamt der Gemeinde Burgoberbach zunächst ein Grundstück erwerben. Auch eine Bodenaufbereitung und -verfestigung mittels Kalk-Zement war vor der Erstellung des neuen Radwegs notwendig.

Regentank-Elemente als Lösung
Die Entwässerung des asphaltierten Radwegs erfolgt über einen Graben, der zwischen Radweg und Staatsstraße verläuft. Von hier aus gelangt das anfallende Wasser Richtung Hesselbach. Damit dessen Pegel bei Starkregen nicht zu stark ansteigt, hat das mit der Bauüberwachung und Planung beauftragte Ingenieurbüro Heller GmbH, Herrieden, ein Rückhaltereservoir nahe dem Ort Niederoberbach mit einem Rückstauvolumen von knapp 111 m³ konzipiert, von dem aus das Niederschlagswasser nach temporärer Zwischenspeicherung kontrolliert in den Hesselbach gelangt. Ein offenes Becken wäre die kostengünstigste Variante gewesen. Hierfür war laut dem Ingenieurbüro jedoch kein Platz vorhanden. Deshalb kamen die D-Raintank-3000-Elemente von Funke Kunststoffe zum Einsatz. Von dem Retentionskörper wird das Wasser über einen DRT-Funktionsblocks DN 1000 mit integrierter Drossel und ein Kunststoffrohr DN/OD 400 sohlengleich abgeführt. Dabei sorgt der Querschnitt für eine Drosselung. Sobald mehr Niederschlag fällt, steigt der Wasserstand in den Regentank-Elementen. Das Wasser wird also zurückgehalten. Durch die im Funktionsblock integrierte Drossel und dem damit direkt in der Rigole befindlichen Drosselablauf konnte zusätzlich Platz eingespart werden. Ebenfalls ermöglicht der Funktionsblock eine Wartung der Drossel und durch die im inneren offenen Regentank-Elemente ist eine optische Begutachtung des Innenraums des Retentionskörpers ohne Kamerabefahrung möglich.

Gut eingepackt
Angesichts der in Niederoberbach geplanten Verwendung werden die Regentank-Elemente auf dem Planum mit der Frostschutzschicht zuerst mit einem Filtervlies, dann mit der vorgesehenen Kunststoffdichtungsbahn und abschließend noch einmal mit einem Filtervlies ummantelt. „Diese Montage stellt sicher, dass die Folie nicht beschädigt wird – weder von den Ecken und Kanten der Regentank-Elemente noch beim Verfüllen der Baugrube. Die einzelnen, aus widerstandsfähigem PVC-U bestehenden Elemente verfügen über die Abmessungen 600 x 600 x 600 mm. In Niederoberbach setzt die mit der Ausführung beauftragte Rossaro Baugruppe, Aalen, die vom Baustoff-Fachhändler Bastian Hirner der BayWa Nördlingen gelieferten Elemente auf einer Länge von 39,6 m in vier Reihen nebeneinander und zwei Lagen übereinander. Damit hat der Retentionskörper eine Größe von 39,6 x 2,40 x 1,20 m. Vorgeschaltet ist ein Reinigungsschacht DN 1000 von Funke. Er hält die anfallenden Feststoffe in Niederschlagswasserabflüssen zurück. Das ankommende Niederschlagswasser wird über den Zulauf vor eine Umlenkplatte geleitet und in eine Kreisbewegung gebracht. Im weiteren Verlauf setzen sich die Feststoffe im Strömungstrenner ab, bevor das Niederschlagswasser zum Auslauf geführt wird. Das Niederschlagswasser von befestigten Flächen (außer Verkehrsflächen) und Dachflächen, das den Reinigungsschacht durchlaufen hat, kann in der Regel in ein Oberflächengewässer abgeleitet bzw. über eine Rigole versickert werden. Vom Reinigungsschacht führt ein sogenanntes Spülrohr in den Rigolenkörper. Während das Wasser aus den in einem Winkel von 180° oben an den Rohren angebrachten Schlitzen abfließen kann, sammeln sich übriggebliebene Feststoffe an der Rohrsohle. Mit regelmäßig durchgeführten Spülungen können diese Feststoffe nachträglich aus dem Rohr ausgespült werden.

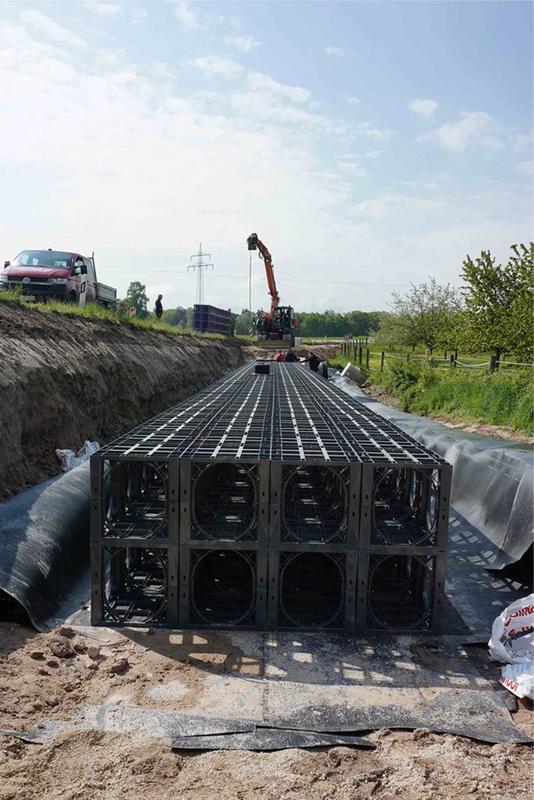

Bild 2: In Niederoberbach wurden die Regentank-Elemente in vier Reihen nebeneinander und zwei Lagen übereinander eingebaut

Ideale Voraussetzungen für Kamerabefahrungen
Baumamtsleiter Marco Holz von der Gemeinde Burgoberbach erklärt, warum die Wahl auf das Funke-Produkt fiel:

Für die Gemeinde Burgoberbach war vor allem ausschlaggebend, dass ein Inspektionsblock in den Rigolenkörper integriert werden kann. Im Inneren sind keine Seitenplatten erforderlich. Für Kamerabefahrungen, Wartungsarbeiten und Spülungen ist diese offene Konstruktion ideal. Durch die gute Zugänglichkeit kann eine lange Lebensdauer und damit auch die Wirtschaftlichkeit der Anlage sichergestellt werden. Auf der Baustelle konnten die D-Raintank-3000-Elemente zudem mit ihrem geringen Eigengewicht und dem dadurch leichten Einbau punkten. Dank ihrer stabilen Konstruktion sind sie dennoch schon bei geringer Überdeckung außerordentlich belastbar. Bereits 40 cm Überdeckungshöhe reichen sogar unter privaten Pkw- Parkflächen aus.

Im Sommer 2023 soll der neue Radweg fertiggestellt sein. Dann können Radler dank des Regenwassermanagements und der Rigole von Funke bei jedem Wetter zwischen Gerersdorf und Niederoberbach sicher in die Pedale treten.
