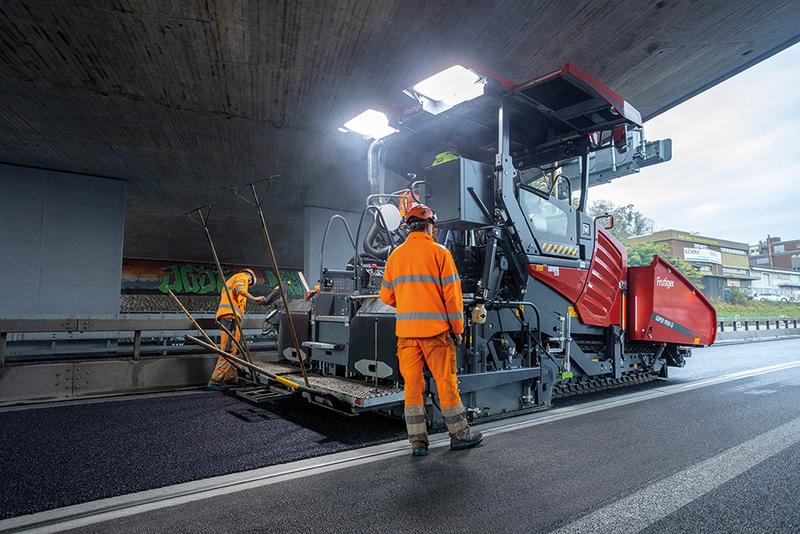

Bild 1: Das Einbauteam nutzte das neue Lichtpaket Plus der Strich-5-Generation. Die integrierte Beleuchtung sorgte für gute Sicht beim Einbau

Staus sind auf der A 6 bei Bern an der Tagesordnung. Um den Verkehrsfluss zu verbessern sowie die Lärm- und Umweltbelastungen in dem dicht besiedelten Gebiet einzudämmen, wird eine sogenannte Pannenstreifen-Umnutzung (PUN) installiert. Zu Spitzenzeiten können Fahrzeuge dann auch den Seitenstreifen als Fahrspur nutzen. Ziel ist es, zusätzliche Kapazitäten zu schaffen und gleichzeitig den Lärmschutz zu verbessern. Dazu setzte die beauftragte ARGE der Frutiger AG und der Marti AG zahlreiche Maßnahmen um: den Ausbau von Lärmschutzwänden, die Sanierung von Brücken sowie die Erneuerung der Pannenstreifen. Teil des Projekts war außerdem der Einbau einer lärmmindernden Asphaltdeckschicht auf allen Fahrbahnen des rund 6 km langen Abschnitts.

Einbau unter strengen Vorgaben
Um die Belastung für Anwohner und Autobahnnutzer während der Bauzeit gering zu halten, waren geräuscharme Arbeiten mit lärmreduzierten Maschinen innerhalb kurzer Zeitfenster gefordert. Außerdem musste der Verkehr in beide Fahrtrichtungen aufrechterhalten werden.

Leise und effizient
Das ausführende Unternehmen entschied sich für einen Fertiger von Vögele der neusten Generation: den SUPER 1900-5i in Kombination mit der Ausziehbohle AB 500 TV. Trotz seines leistungsstarken 6-Zylinder-Motors, der selbst in der ECO-Stufe noch 163 kW bei 1.700 U/min bietet, ermöglicht der Fertiger einen verbrauchsarmen und leisen Betrieb. Dazu hat Vögele unter anderem das Emissionsreduktionspaket EcoPlus so optimiert, dass die Strich-5-Maschine noch lärmreduzierter als ihr Vorgänger arbeitet. Auch die Bohle der neusten Generation ist geräuschärmer. Darüber hinaus sorgten das weiterentwickelte Bedienkonzept ErgoPlus 5, neue Assistenz- und Automatikfunktionen, neue Komfort-Features und das optimierte Materialmanagement für einen zügigen und hochwertigen Einbau auf der A 6.

Exakt abgestimmte Materialzufuhr steigert Qualität
Der Highway-Class-Fertiger baute die 3 cm starke Deckschicht in mehreren Teilstücken in einer Breite von jeweils 3,2 m ein. Wegen der hohen Qualitätsanforderungen war dem Bauausführer ein effizienter, möglichst unterbrechungsfreier Einbau wichtig. Gegenüber der Strich-3-Generation hat Vögele die Steuerung des Materialtransports überarbeitet: Verteilerschnecke und Kratzerbänder kommunizieren jetzt miteinander und sorgen damit für eine noch gleichmäßigere und exakter abgestimmte Materialzufuhr. Das vermeidet Lastspitzen, spart Kraftstoff, ermöglicht eine optimale Materialvorlage und damit einen unterbrechungsfreien Einbau.

Hydraulische Tamperhubeinstellung spart Zeit
Für hohe Qualität und Wirtschaftlichkeit sorgte auch die neue Ausziehbohle AB 500 TV: Leistungsstärkere Heizstäbe ermöglichen jetzt eine noch schnellere Betriebsbereitschaft. Besonders zeitsparend und praktisch ist außerdem die hydraulische Tamperhubeinstellung: Statt die Exzenter einzeln per Hand zu justieren, kann mit der Funktion Dual Power Shift Tamper der passende Tamperhub von bspw. 2 mm ganz einfach per Tastendruck eingestellt und damit eine optimale Verdichtung erzielt werden.

Smarte Bedienung beschleunigt Einbau
Ein weiterer Pluspunkt war aus Sicht der Bedienmannschaft das Bedienkonzept ErgoPlus 5: Gegenüber der Strich-3-Variante bietet die Fahrer-Bedienkonsole eine verbesserte Übersicht, mehr Komfort, Ergonomie und ein optionales Touchdisplay. Die Bedienung einzelner Funktionen wurde vereinfacht, das Design verbessert, die Bauhöhe zugunsten der Beinfreiheit verringert, Getränkehalter und zusätzliche Ablagemöglichkeiten z. B. für das Smartphone, integriert. Da in mehreren Teilstücken eingebaut wurde, war auch die Speicherfunktion von AutoSet Plus für die Bedienmannschaft sehr hilfreich. Damit lassen sich Einbauprogramme abspeichern und beim nächsten Teilstück per Tastendruck wieder abrufen. Die Prozessautomatisierung vermeidet nicht nur Fehler, sondern beschleunigt auch den Einbau.

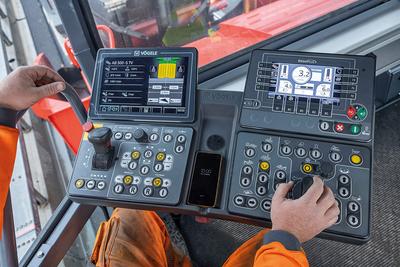

Bild 2: Gegenüber der Strich-3-Variante bietet die Fahrer-Bedienkonsole unter anderem eine verbesserte Übersicht, mehr Komfort, Ergonomie und ein optionales Touchdisplay

Integrierte Beleuchtung ohne Montageaufwand
Da die Einbaumannschaft den Fertiger auch unter Brücken, in Tunneln und nachts einsetzte, nutzte das Team außerdem das neue Lichtpaket Plus: Die LED-Strahler sind im Dach des SUPER 1900-5i integriert und leuchten den Fertiger- und Bohlenbereich über die gesamte Einbaubreite aus. Auf diese Weise müssen keine zusätzlichen Leuchten oder Lichtballone transportiert und montiert werden. Die Ausleuchtung auf Knopfdruck machte die Arbeiten gerade auf einer Baustelle wie dieser deutlich sicherer und effizienter. Die Beleuchtung konnte ohne Aufwand und punktuell, z. B. bei schlechter Sicht unter Brücken oder in Tunneln, eingesetzt werden.
